當前位置：首頁 > 產品中心 > 環境檢測配套 > 環境采樣配套 > 流量校準儀 > SC-5000型皂膜流量標準裝置
簡要描述：皂膜流量標準裝置主要是根據JJG 586-2006 <<皂膜流量計檢定規程>>設計而成，主要用于各種類型氣體皂膜流量計的校準及檢定，流量標準裝置采用10.1寸大屏幕彩色電容觸摸屏，中文圖標顯示，造型美觀大體，易于操作。采用同步脈寬調制紅外檢測技術檢測皂膜，不受外界光線干擾，采用32位處理器測量環境溫度、大氣壓、被檢儀器計前溫度、被檢儀器計前壓力、標準皂膜管計前溫度、標準皂膜管計前壓力、自動計算標準皂膜管的工況流量、標況流量、被檢儀器狀態的下的流量，不需人工計數，檢測速度快，重復性好，測量精度高，有效減少工時和消除人為誤差。
產品型號：SC-5000型廠商性質：生產更新時間：2025-03-31訪 問 量：660產品中心
相關新聞
詳細介紹
一、產品概述

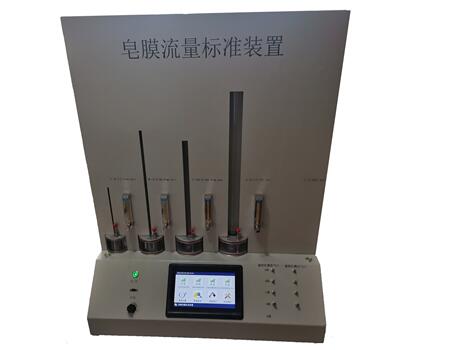

皂膜流量標準裝置主要是根據JJG 586-2006 <<皂膜流量計檢定規程>>設計而成，主要用于各種類型氣體皂膜流量計的校準及檢定，流量標準裝置采用10.1寸大屏幕彩色電容觸摸屏，中文圖標顯示，造型美觀大體，易于操作。采用同步脈寬調制紅外檢測技術檢測皂膜，不受外界光線干擾，采用32位處理器測量環境溫度、大氣壓、被檢儀器計前溫度、被檢儀器計前壓力、標準皂膜管計前溫度、標準皂膜管計前壓力、自動計算標準皂膜管的工況流量、標況流量、被檢儀器狀態的下的流量，不需人工計數，檢測速度快，重復性好，測量精度高，有效減少工時和消除人為誤差。
二、適用范圍
各種皂膜流量計的檢定及校準
中小流量氣體的測量，相應量程的轉子流量計校準、標定
大氣采樣器流量校準、標定
氣相色譜等儀器儀表的流量校準、標定
其它可應用的場合
三、采用標準
JJG 586-2006 <<皂膜流量計檢定規程>>
四、技術指標
1、皂膜流量計流量測量范圍及流量分辨率：
皂膜流量標準裝置 測量范圍 流量分辨率
A標準皂膜管 (0.500～5.000)mL/min 0.001mL
B標準皂膜管 (0.500～50.000)mL/min
C標準皂膜管 (50.000～500.000)mL/min
D標準皂膜管 (500.000～5000.000)mL/min
E標準皂膜管 (3.000～30.000)L/min
2、皂膜檢測采用紅外編碼技術，不受自然光線和外界燈光干擾影響。
3、大容量數據存儲，可存儲30000條數據。
4、可通過打印機進行打印數據(打印機選配)。
5、流量準確度根據檢定規程和客戶要求，可以達到0.5級和1.0級。
6、皂膜管周圍帶綠光LED燈，方便操作人員觀察皂膜移動位置。
7、大氣壓傳感器測量范圍（80～110）kPa，分辨率0.01kPa。準確度優于±300Pa。
8、計前壓力傳感器測量范圍（-2.500～2.500）kPa，分辨率0.001kPa。準確度優于±2.0%FS。
9、溫度測量范圍（0.0～50）℃，分辨率0.01℃，準確度優于±0.2℃。
10、儀器尺寸：長*寬*高=85厘米*46厘米*110厘米
五、工作條件
環境溫度：（-20～50）C
環境濕度：0～95%
大氣壓力：（86~106）kPa
適用環境：非防爆場合
交流工作電源：AC 220V?10% 50Hz 。
六、工作原理

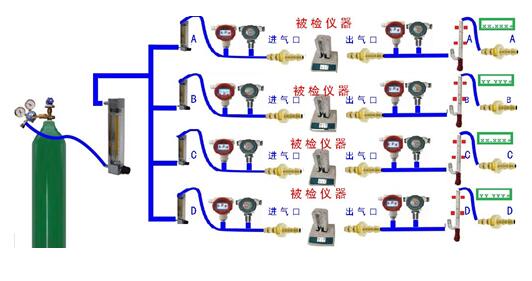

由氣體從氣源流出經總減壓閥減壓，再經分減壓閥(調節流量)減壓，經過被檢儀器、標準皂膜流量計，標準皂膜流量計測量時，氣流推動皂膜由下向上勻速移動，通過光電傳感器測得皂膜經過皂膜管上、下兩刻線間的時間和皂膜管上、下兩刻線間的容積，自動計算出氣體的工況流量，同時根據被測氣體溫度、被測氣體壓力換算出其它需求狀況下的流量，并將結果顯示出來，流量裝置示意圖如下如下：
